ACER A315-56-58EG /FH5LI LA-J801P REV 1.0 - Não liga

9 posts in this topic

Olá a todos, fui premiado só pegando os complicados, kkkk.

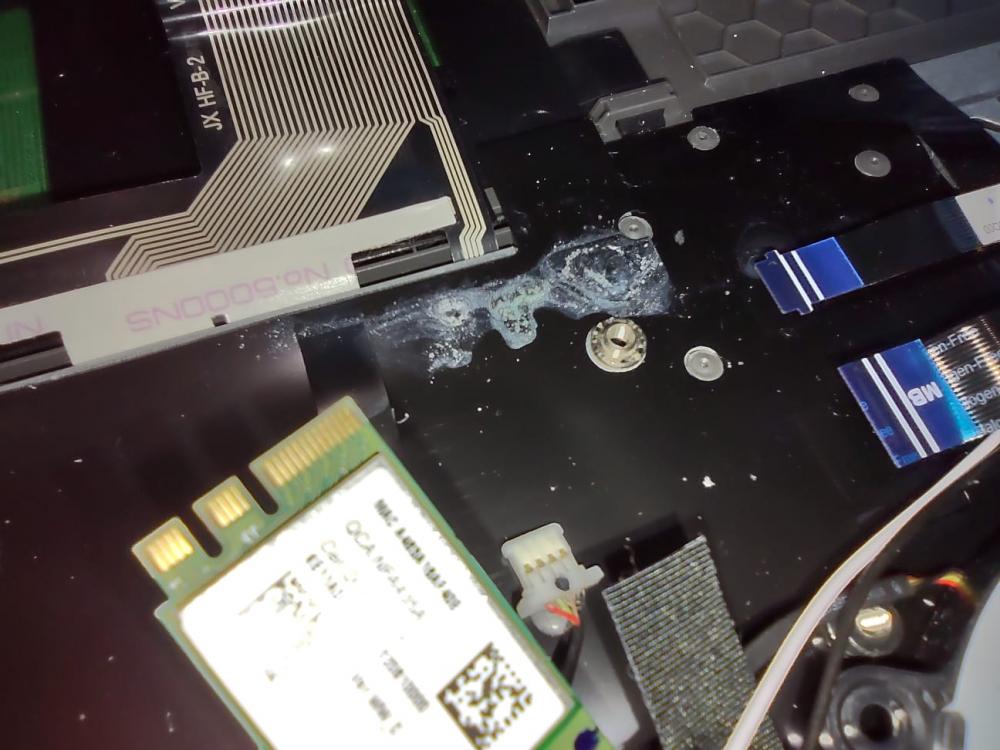

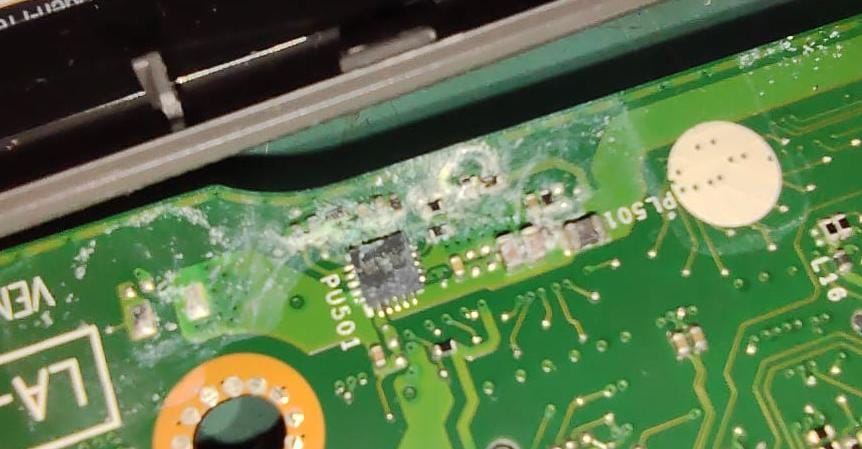

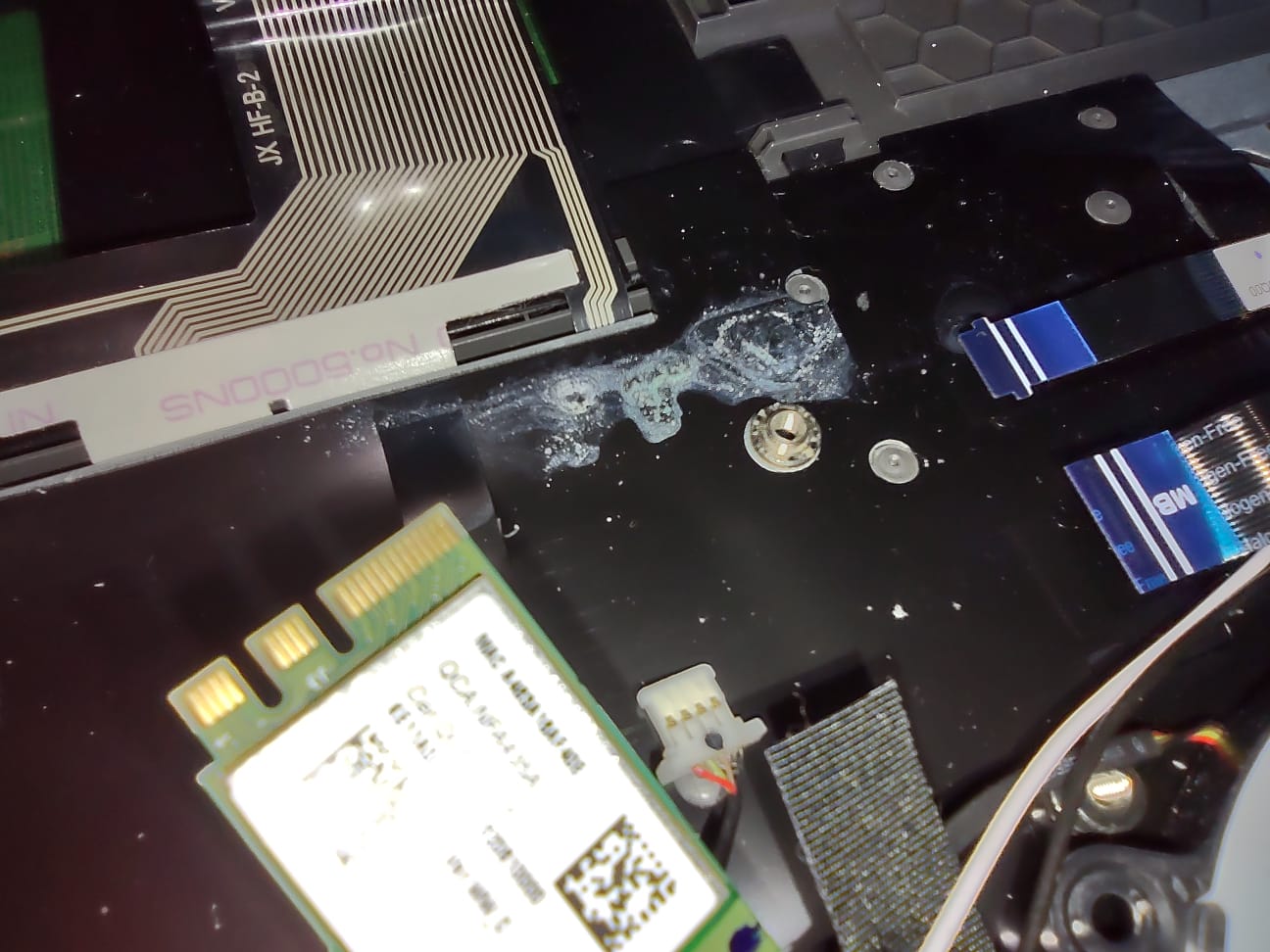

Estou com este Acer (Caiu água) onde não ligou mais. Verifiquei o PU501 estava oxidado e o PQB3 em curto.

Fiz a troca de ambos o curto sumiu, porém não liga, não há tensão de 3v ou 5v nas bobinas... A de 19v passa pelo normalmente mas no PRB3 fica oscilando entre rapidamente no multimetro entre 2.3v a 2.9 subindo e descendo. Isso ocorre também na PL501 / PLB1 / PQZ1 no Source / PL301.

Isso quer dizer basicamente em todos os Setores da Placaa mãe. Verifiquei mosfet, capacitores, resistores e para acelerar o processo ja troquei alguns Ci's principais como:

PU501 / PUB1 / PU301 / e mesmo assim continua o mesmo problema, qual outro CI esta ligado a eles que pode causar isso e qual teria de trocar porque afeta la na entrada já no PRB3

Segue link Esquema e boardview...

https://andrecisp.com.br/index.php?/files/file/3228-acer-a315-56-58eg-fh5li-la-j801p-rev-10/

Desde já agradeço a ajuda, obrigado!

WhatsApp Image 2024-05-24 at 18.16.34 (1).jpeg

WhatsApp Image 2024-05-24 at 18.16.34.jpeg

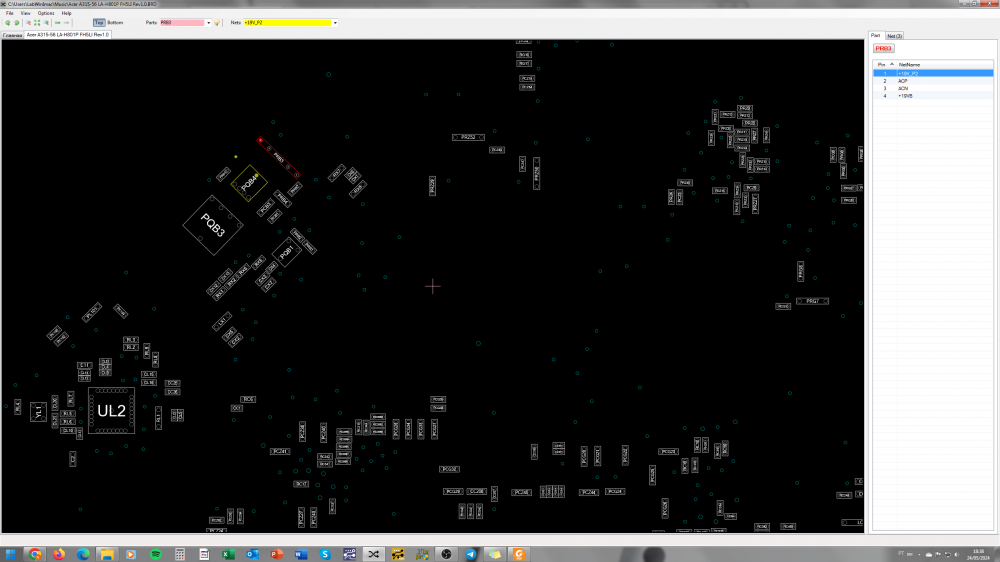

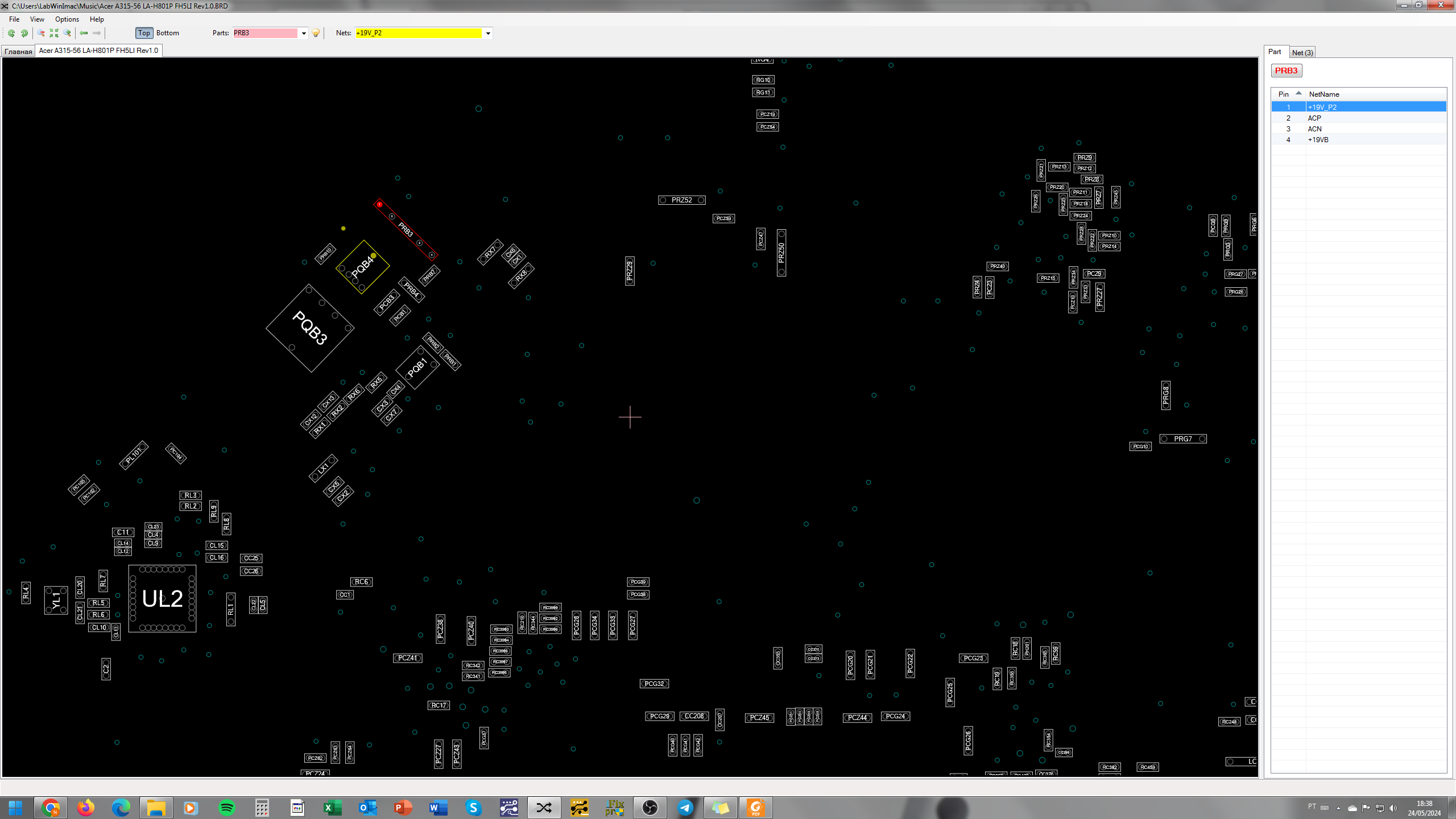

2024-05-24 (2).png

0

Share this post


Link to post
Share on other sites

Se a tensão oscila na entrada, no resistor shunt, é porque ainda tem alguma oxidação ou componente alterado na alta. Talvez possa achar o culpado se retirar o resistor e injetar após ele, onde está alterando, e ver o consumo, muito provável de alguém dissipar calor, mas também verifique a placa em busca dos locais que estavam oxidados para ver se não afetou trilhas

0

Share this post


Link to post
Share on other sites

Olá a todos, mesmo removendo o abençoado do resistor e injetando não esquenta nadinha, não se manifesta (ESSE SUPORTA ATÉ AS ULTIMAS).

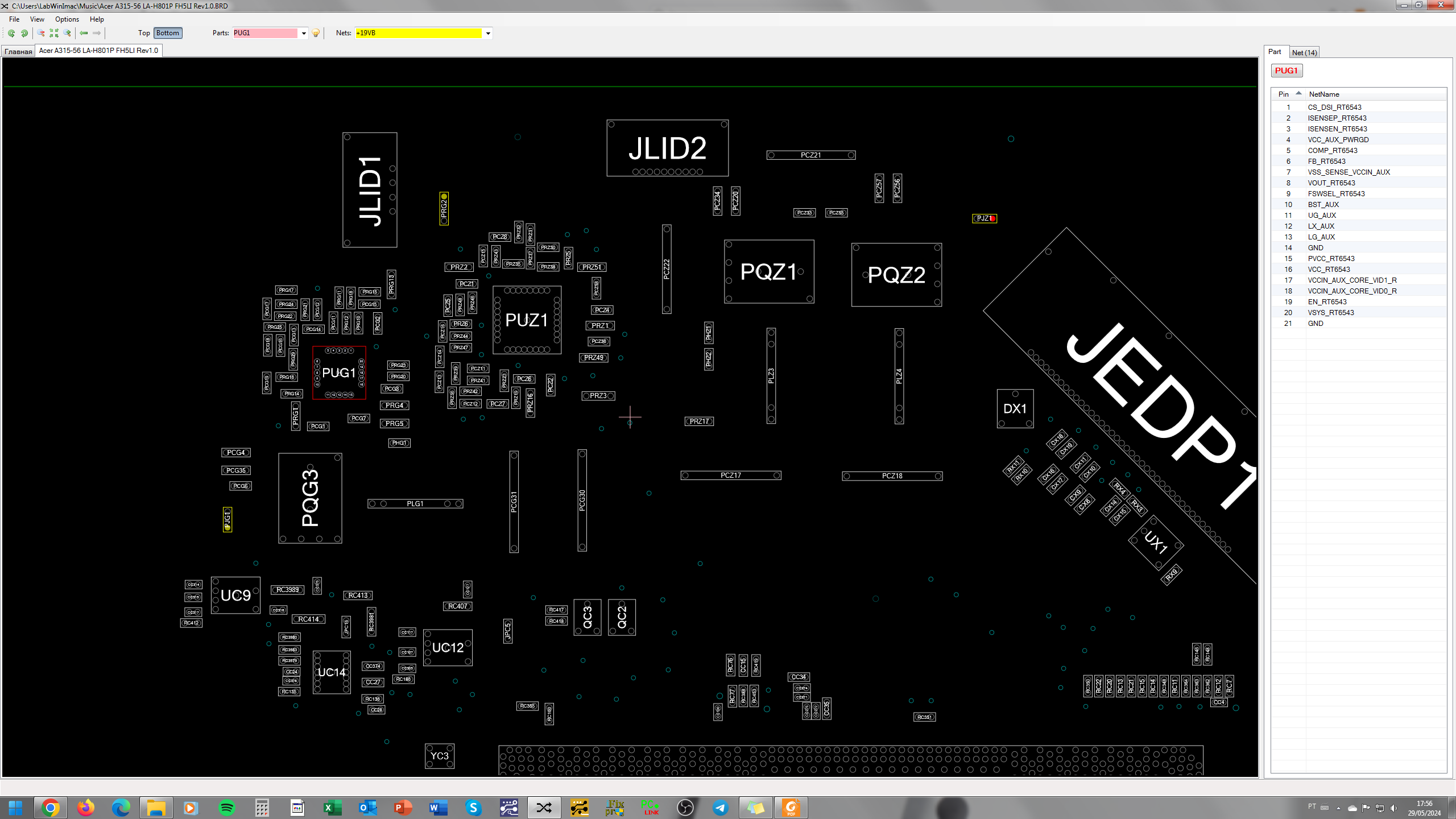

Bom, como alternativa comecei a isolar os Blocos removendo os JUMPER (JUMP) que fazem as pontes, a cada JUMPER desfeito, fazia aferição do resistor na entrada...

Após ter desfeito uns 7 jumper (Nessa hora pensei que poderia ter uma alternativa mais rapida!!!) Se tiver, dá a dica por gentilela !!!

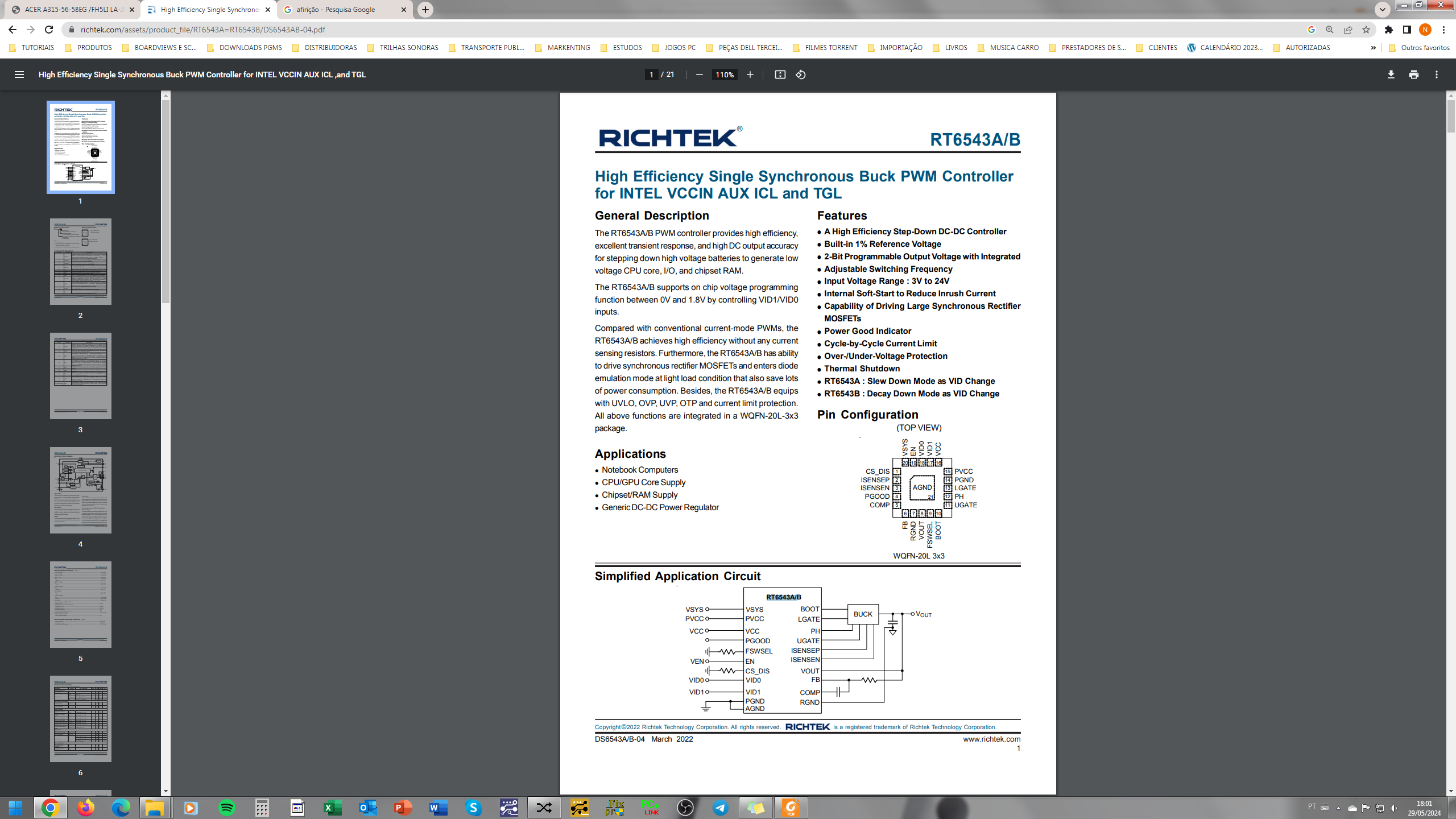

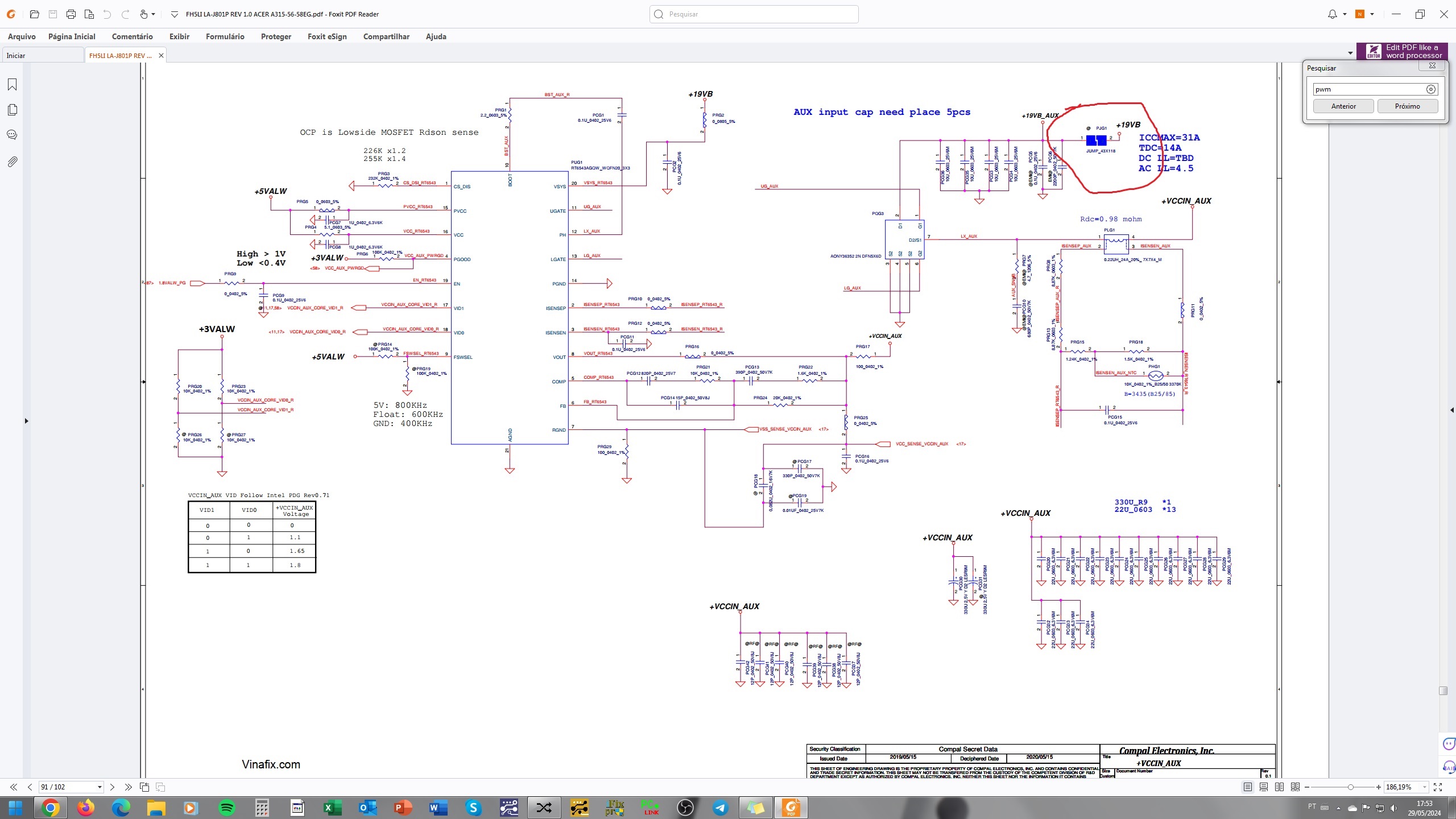

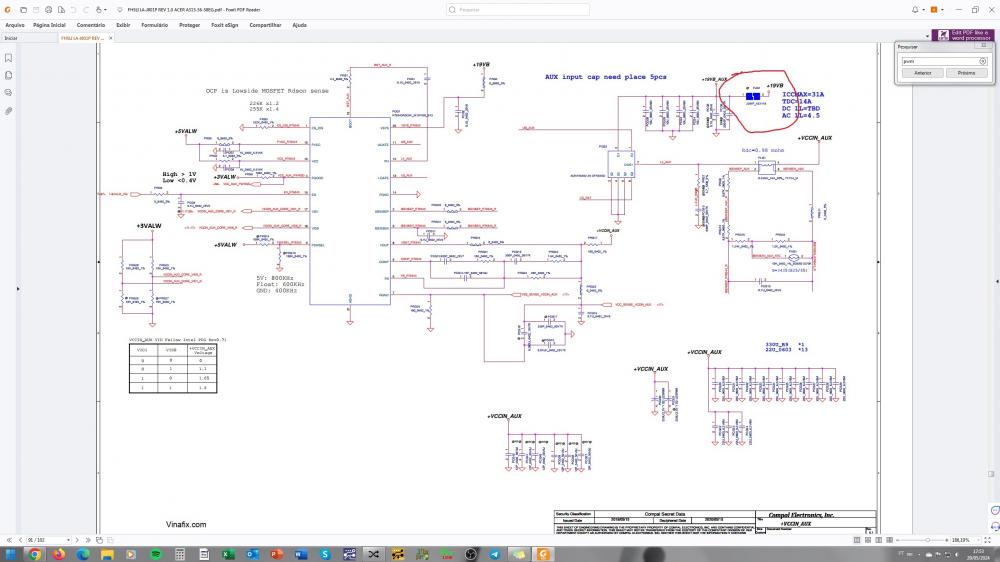

Mas por fim ao desfazer o (JUMP) PJG1 a tensão estabilizou na entrada (Graças a Deus). Este é o Circuito do PWM RT6543A (em volta dele não encontrei nenhum componente alterado) então estou solicitando a CI para Substituição e logo mais volto com novidades...

2024-05-29 (1).png


0

Share this post


Link to post
Share on other sites

Este já na veerdade troquei esse e outros...  PU501 / PUB1 / PU301 e ainda assim continuou oscilando na entrada. Estou aguardando chegar o PWM para trocar e torcer que seja isso, senão voltá tudo do Zero....

0

Share this post


Link to post
Share on other sites

Olá a todos, chegou o  PWM RT6543A  mas ainda assim o problema persisti, alguém tem ideia do que pode ser, já troquei quase todos os Ci,s....

0

Share this post


Link to post
Share on other sites

Voltei, não sei como mas ao tentar ligar a Placa com a Fonte mesmo, as tensões estavam estaveis....

Então arisquei ligar a placa e deu certo gente, está ligando.

Só fiquei um pouco confuso do porque na Fonte de bancada (Uso a Hikari HF3205S) ficava variando e na Fonte do notebook não???

Agora não sei ao certo se já havia consertado la no inicio, talvez não teria a necessidade de trocar tanto CI...



Caso resolvido, agradeço a atenção e ajuda técnica de todos.

0

Share this post


Link to post
Share on other sites

Parabéns pelo reparo e por compartilhar conosco a solução!

Tem coisas que mesmo a gente tentando buscar explicação a gente não consegue... Em relação a fonte de bancada, pode ser que a corrente dela estivesse baixa, já que você poderia estar usando a fonte de bancada para injetar tensão em outra placa, outro reparo, não sei... O que levaria a entender o motivo da fonte de bancada não manter as tensões constantes, seria uma corrente baixa ajustada.

Mas, se com a fonte do equipamento deu certo, o que vale é o reparo feito. Mas, monitora sua fonte de bancada em outros tipos de reparos
