Dell Aio 2320 Intel IPPSB-SFA - Liga e Desliga em Loop/ Não acende a Tela

2 posts in this topic

Olá a todos. Não sei mais o que fazer ou para onde ir neste Caso!!! Se alguém tiver uma ideia ou souber como posso resolver agradeço muito.

A princípio não ligava, conseguir remover os curtos que havia nos 19v, entrada e +5v PR3 e trocar o PU20 CI VCore Controller que havia sido afeta no Pino 10 Vcore VCC.

Já regravei a BIOS duas Vezes pela Original e outra que baixei.

BIOS com 3.3v / Processador esquenta / Tenho 3 e 5v.

Após apertar o botão Power, Liga e Reinicia em Loop.

A Tela nem Acende não tenho +V LCD nos pinos.

Como teste colocando um processador geração 3 o Computador começa a apitar e o LED Laranja fica piscando.
Então a Placa ele está identificando o Processador.

Depois achando que era Processador coloquei um Compatível de 2 Geração, mas nada.

Então não sei o que pode estar ocorrendo, fico no aguardo desde já obrigado.

Segue links para Download

Esquema

Boardview

Bios

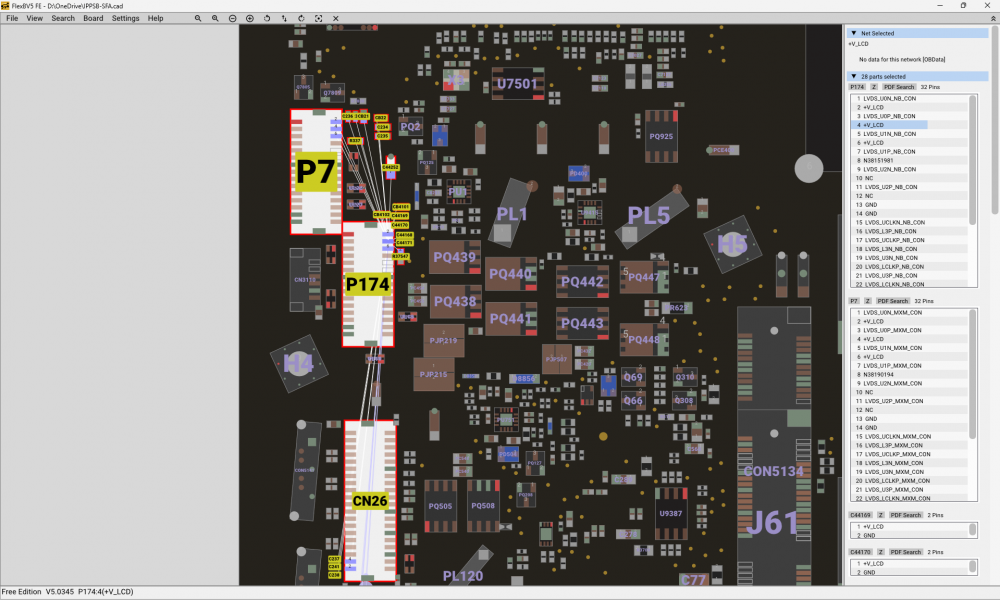

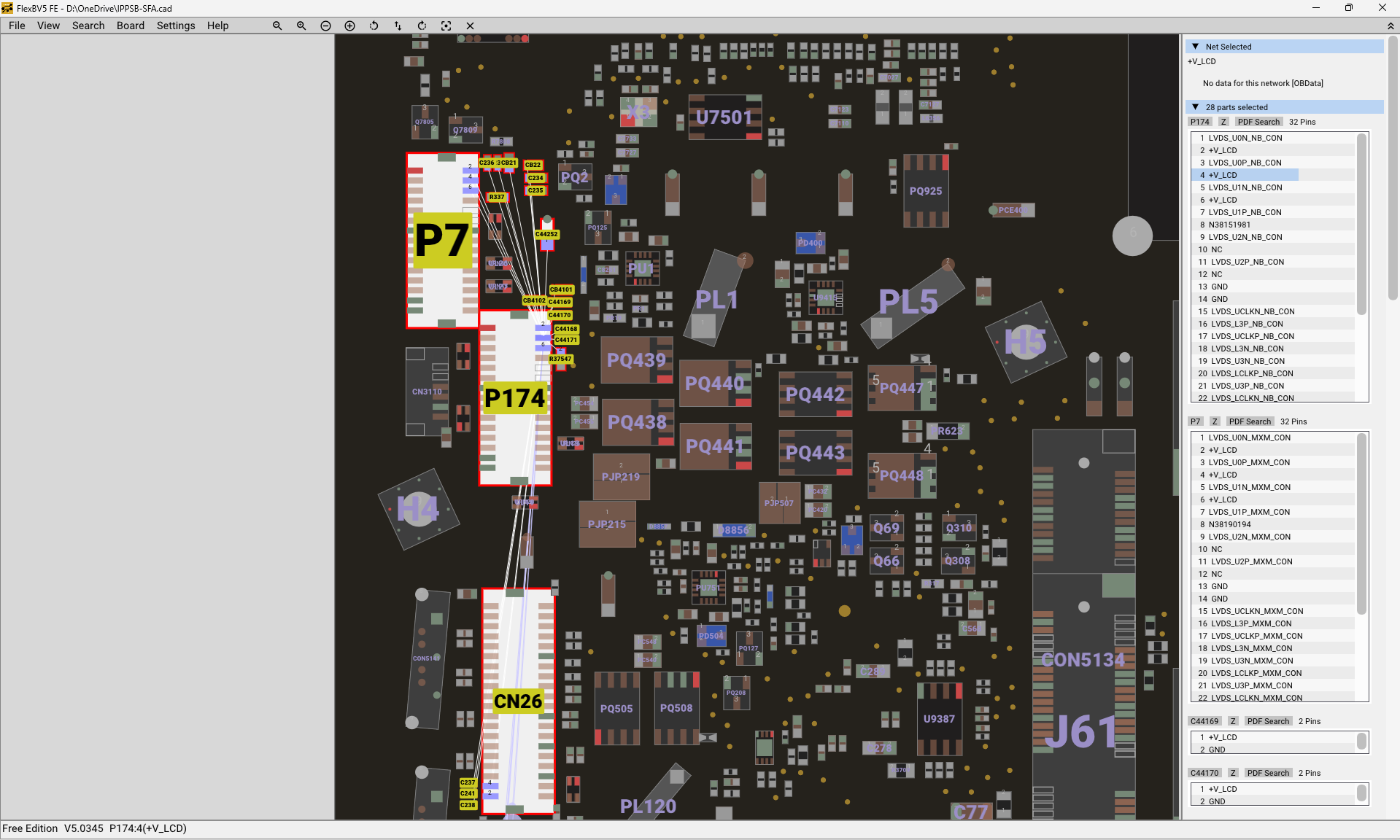

P174 - Pino 4 +V_LCD.png

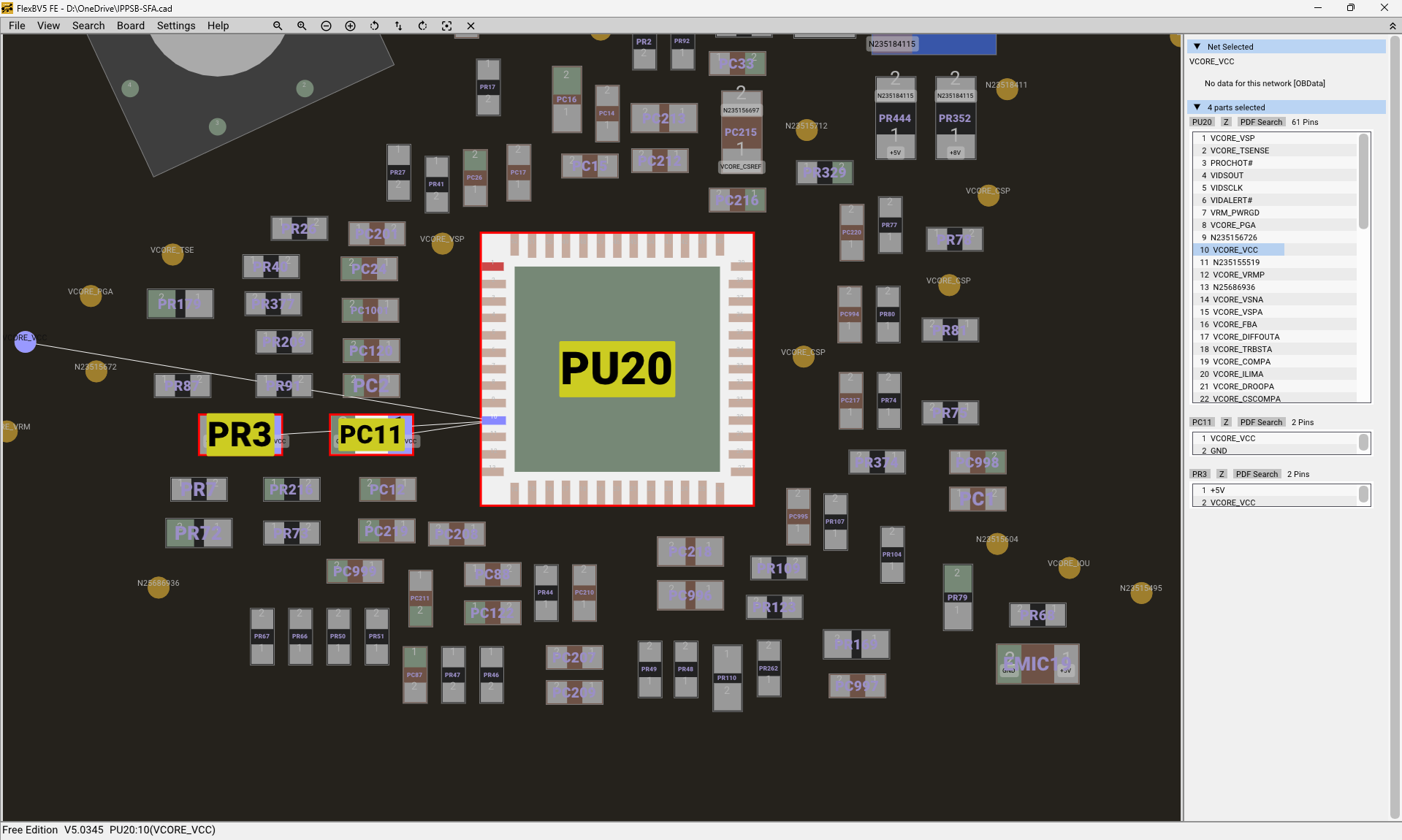

PINO 10 Vcore VCC - CI Controller.png

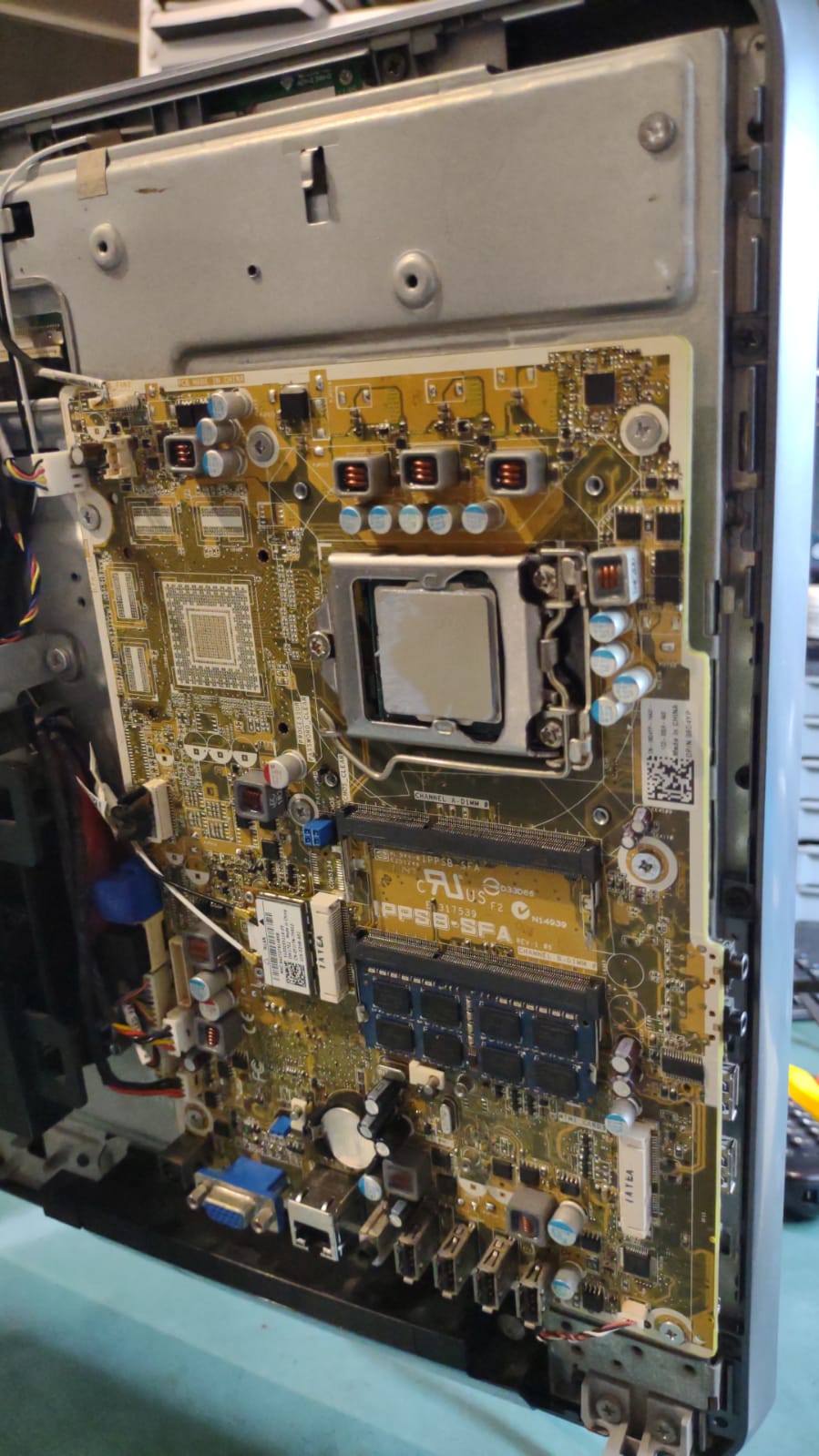

WhatsApp Image 2024-07-29 at 19.13.48.jpeg

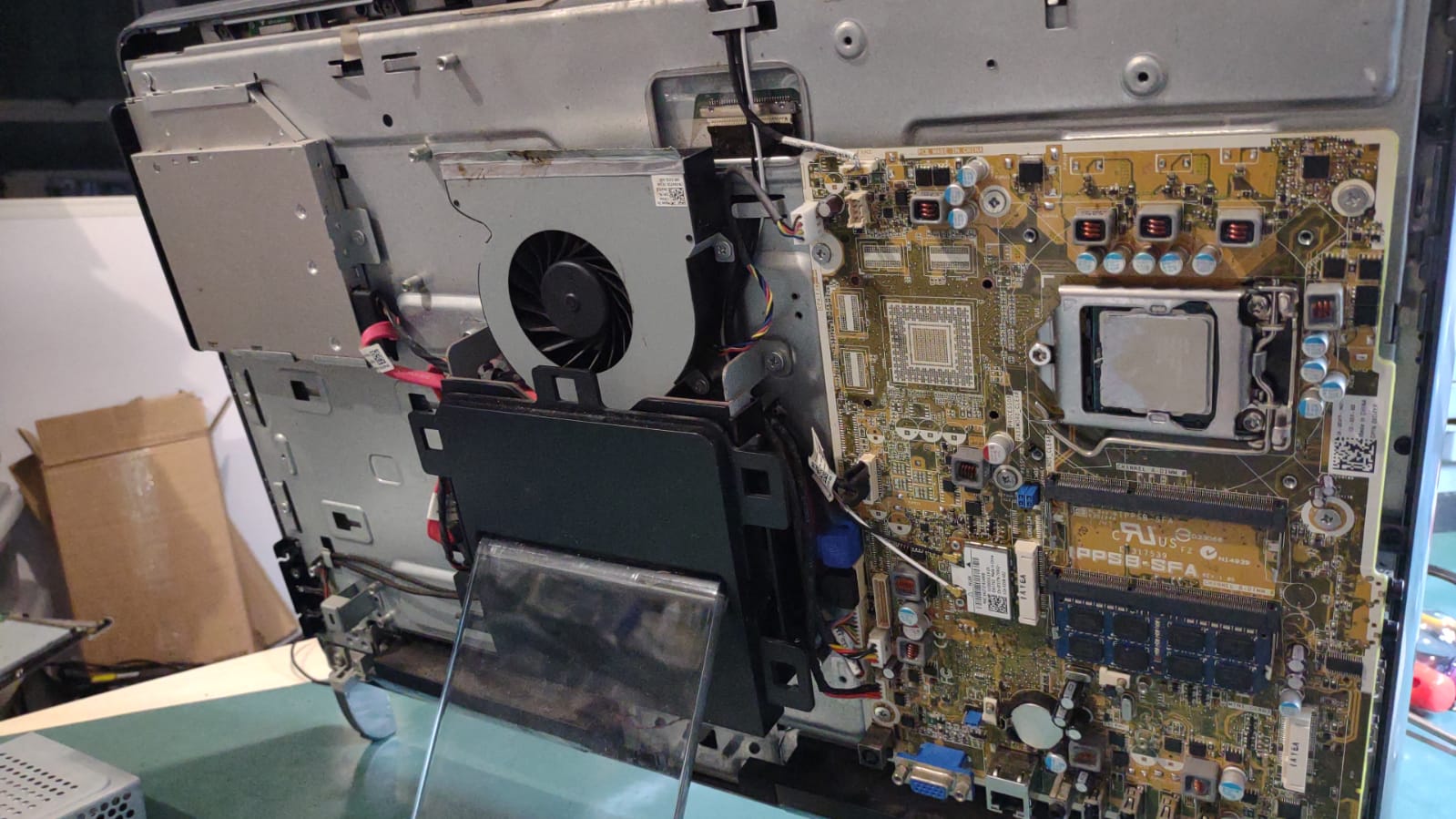

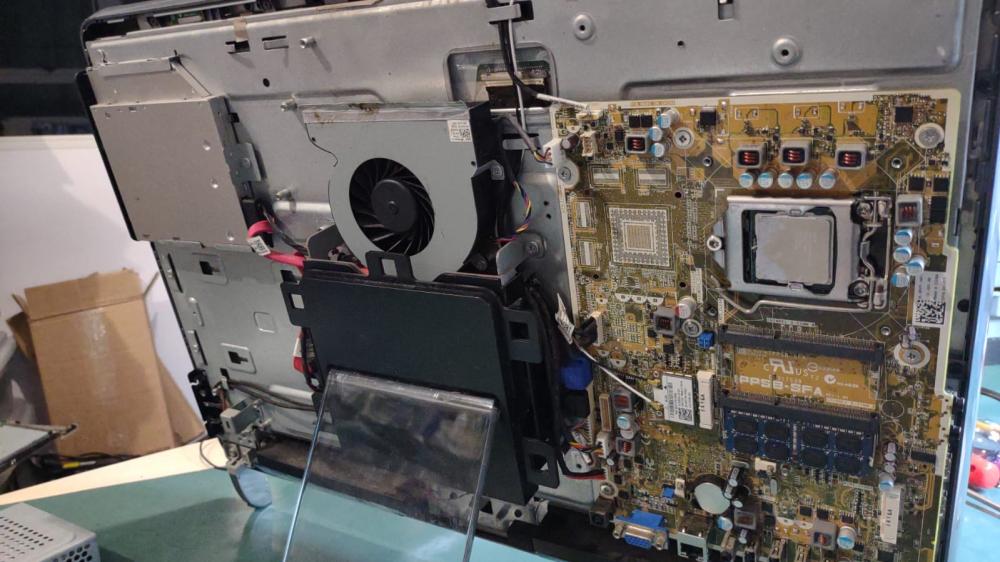

WhatsApp Image 2024-07-29 at 19.13.55.jpeg

0

Share this post


Link to post
Share on other sites

Caso bem complicado, devido a todas as intervenções que já realizou na placa, se não afetou chipset, devido ao problema no Vcore, além de trocar o pwm do vcore, troca os mosfets ligados ao pwm do vcore, algum pode estar com alguma alteração. Outro ponto a se atentar são as filtragens das fontes internas, checa os capacitores de filtro, das fontes internas que realizou reparos, mas creio que o problema ainda possa estar no vcore ou até mesmo no chipset
