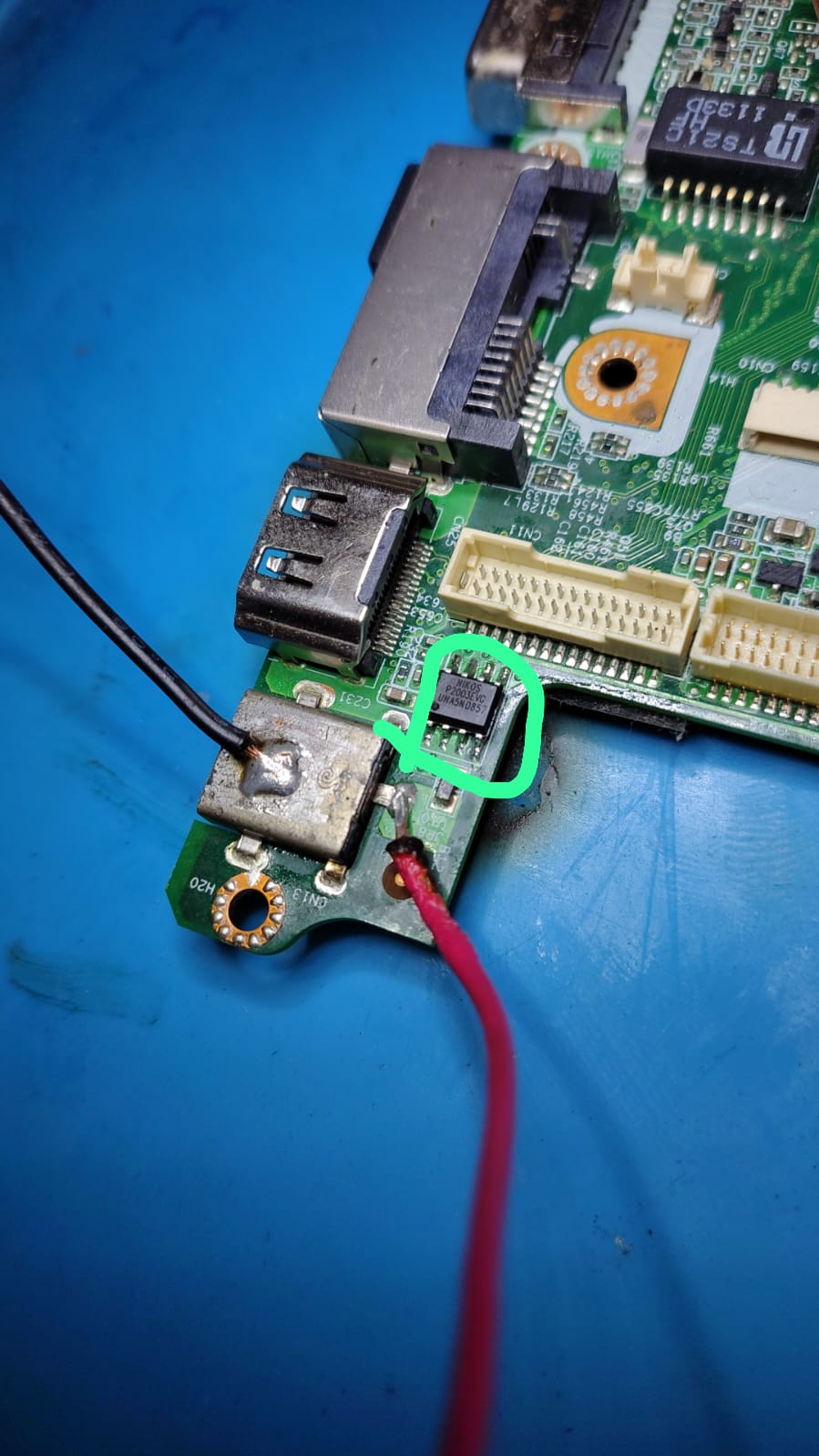

Posted 28 March SEGUINTE DEFEITO O MOSFET NA ENTRADA COM DC JACK CONECTANDO NA FONTE ESQUENTA MUITO, ACUSA CURTO AQUECENDO SÓ ELE MESMO, JA SUBSTITUI 2 MOSFET DO MESMO E MESMA COISA NAO SOME O CURTO, ATÉ PROCUREI POR MAIS CURTO AI NOS COMPONENTES DO LADO DELE MAIS NÃO ACHEI. 0 Share this post Link to post Share on other sites

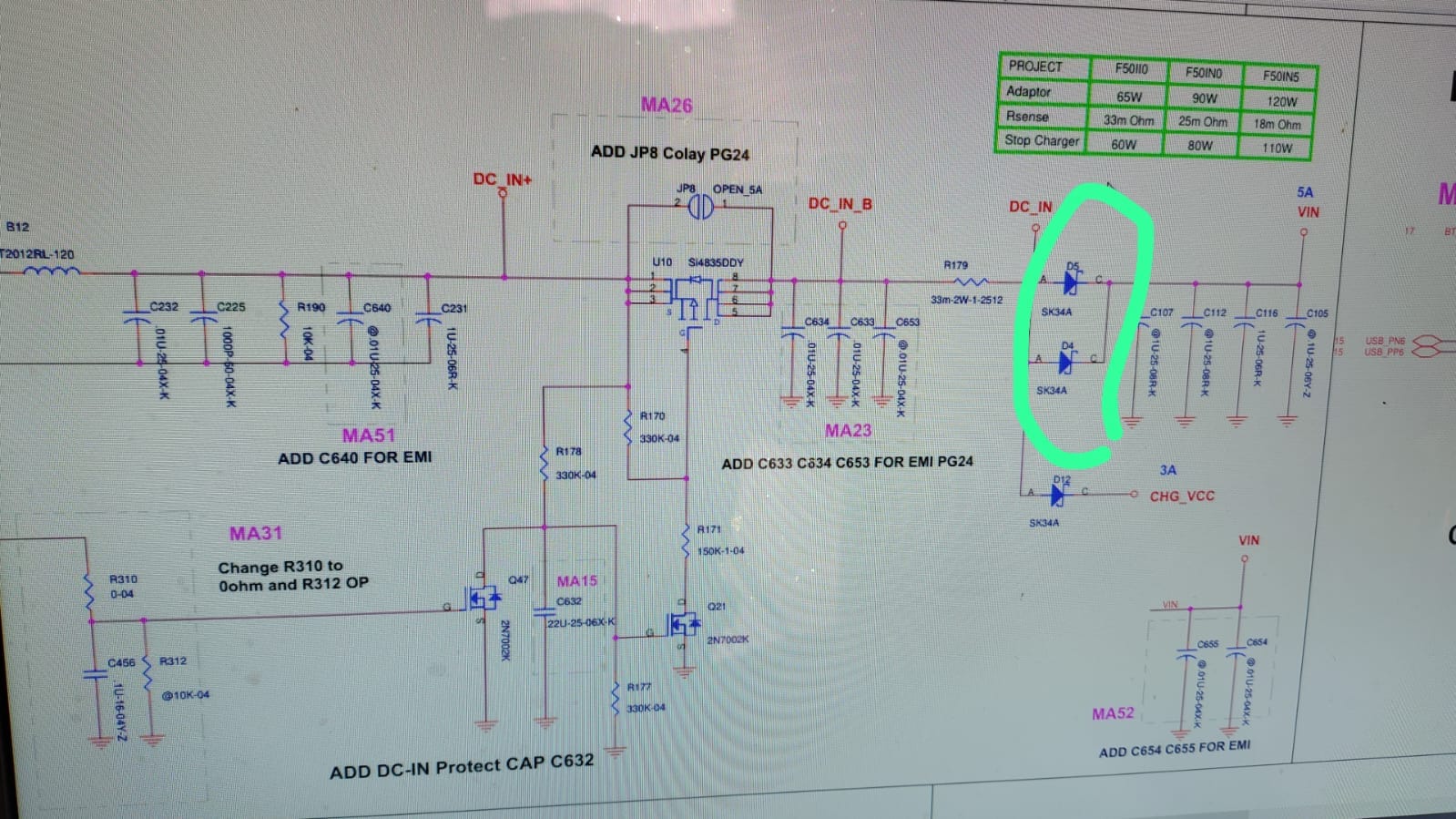

Posted 28 March Deve ter alguma fuga aí na linha de 19v. Veja com multímetro se há fuga na linha de 19v, tire o mosfet e veja pro lado oposto ao DC Jack se tem fuga. Se possível use a fonte de bancada, vai injetando tensão devagar e observe o consumo da fonte e se alguém dissipa calor na placa Esquema https://drive.google.com/file/d/1ulipBrw3xOdUUt62fyhFD29btVpfZ0wF/view 0 Share this post Link to post Share on other sites

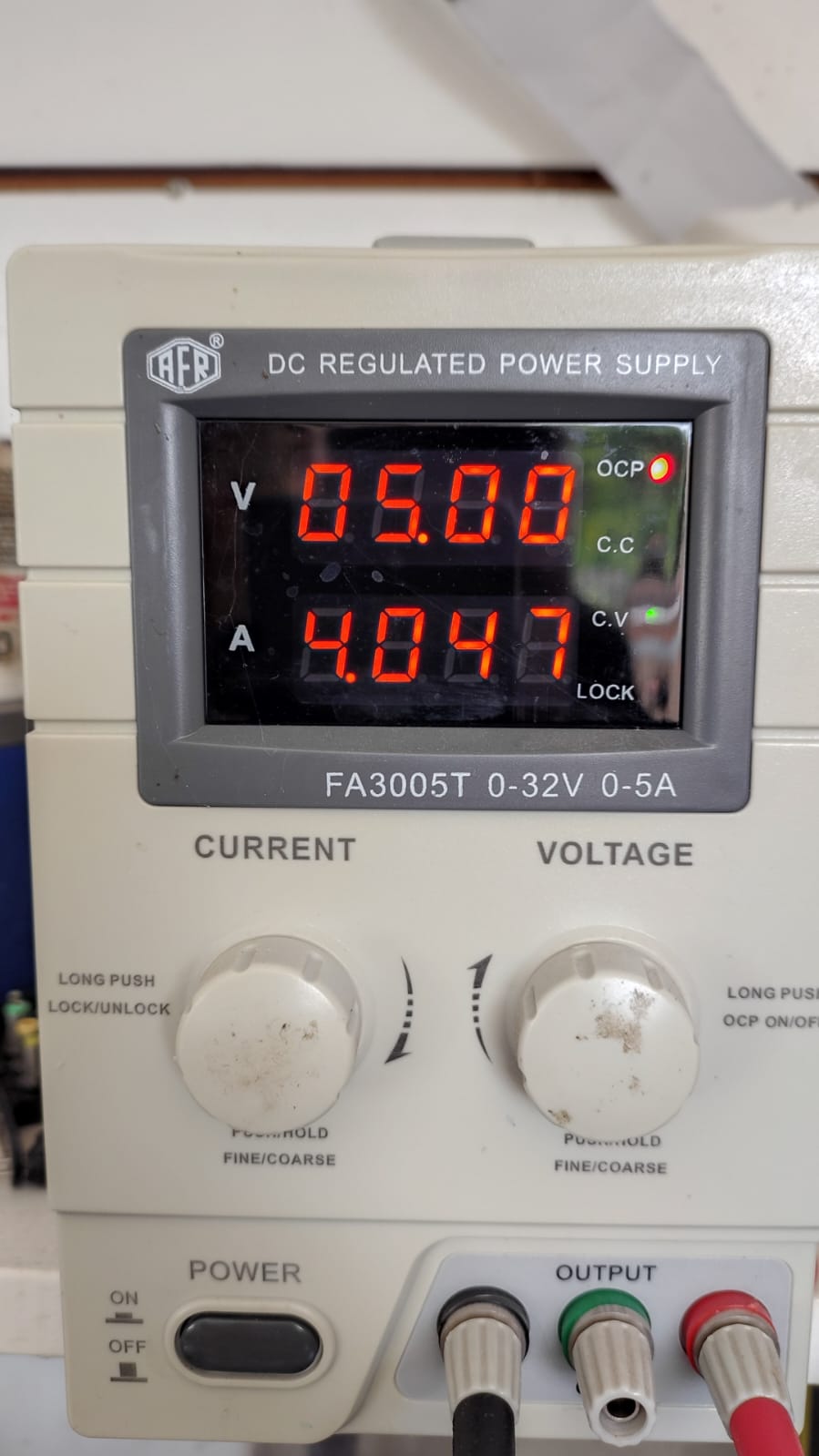

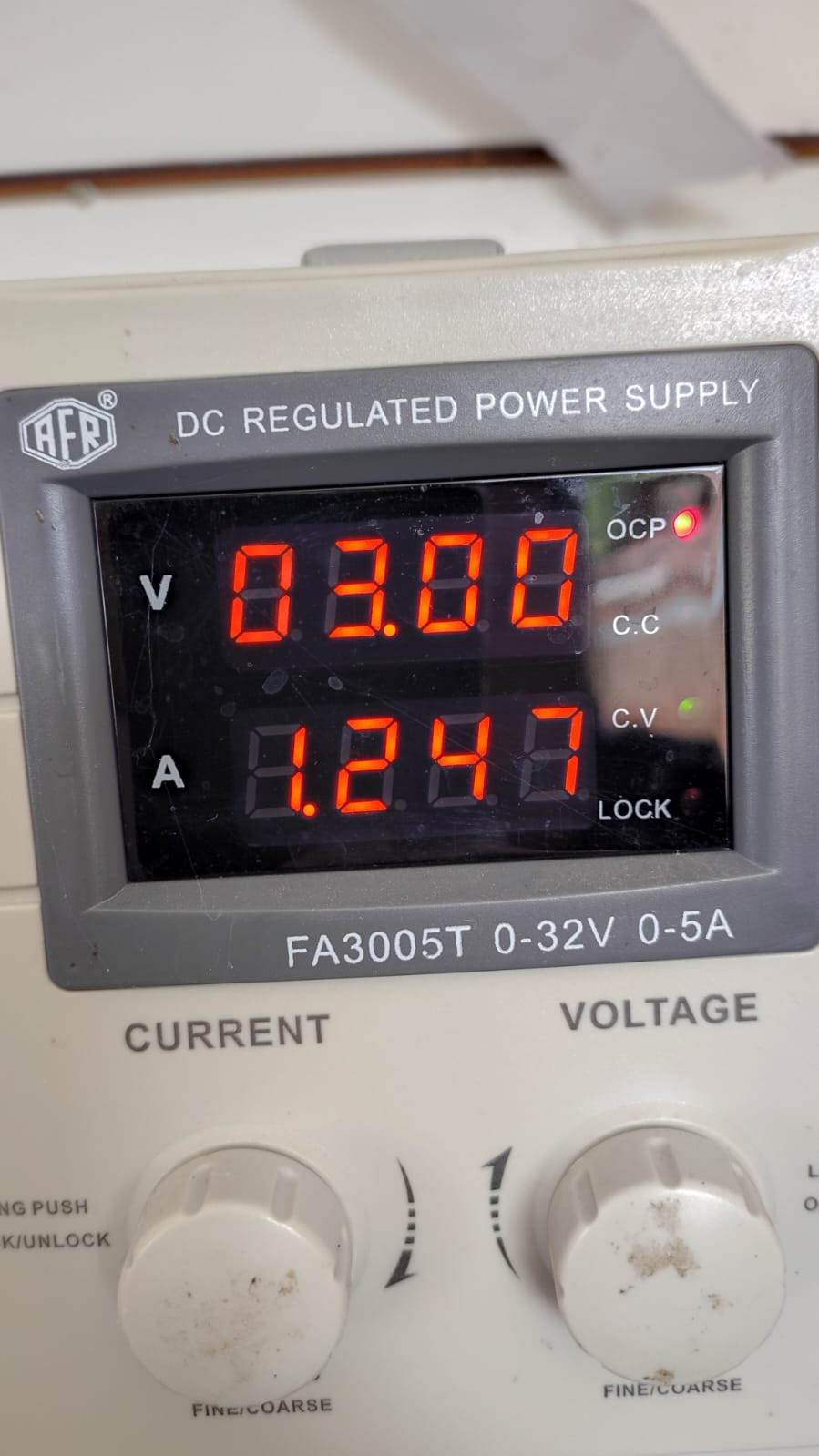

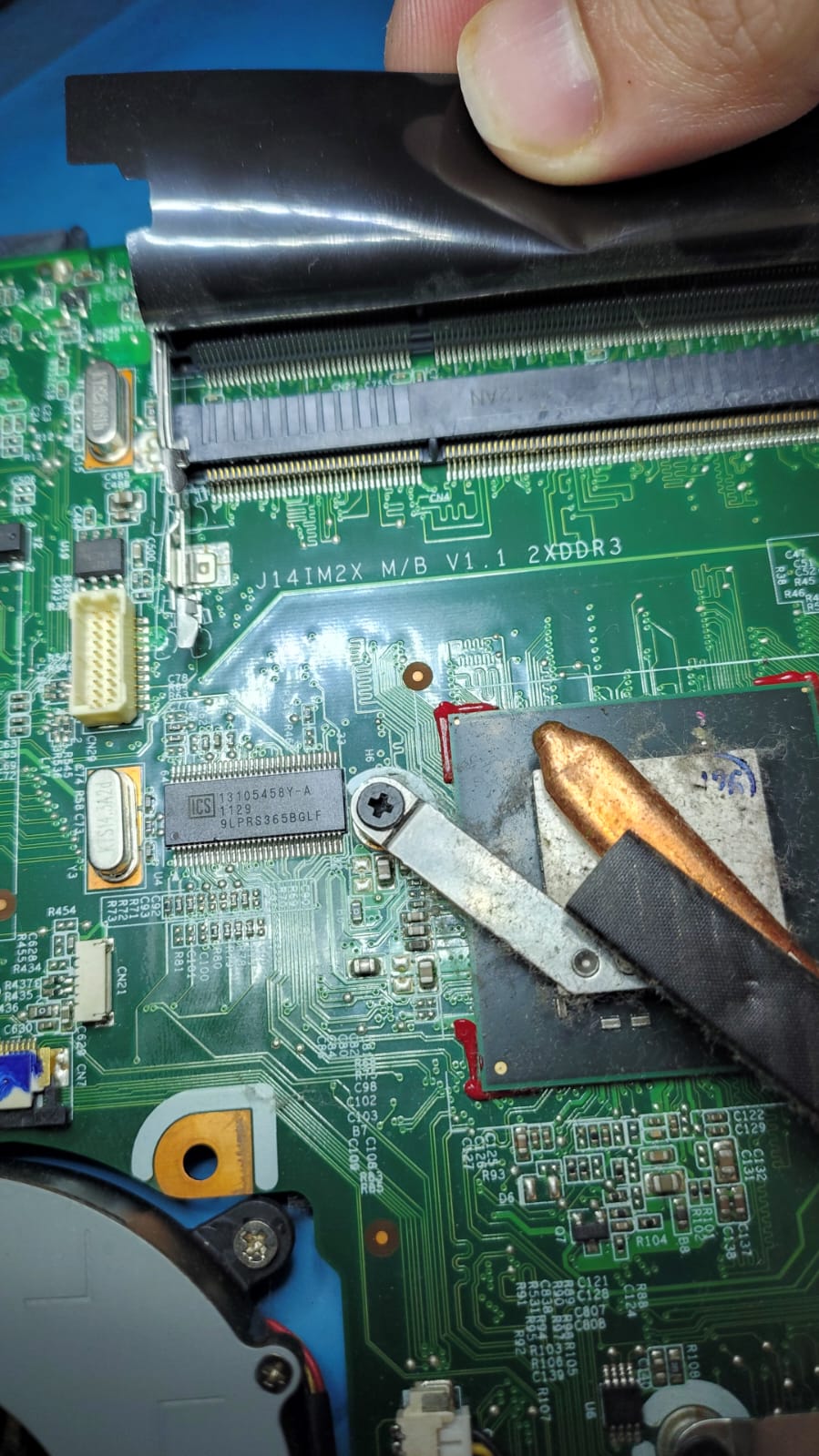

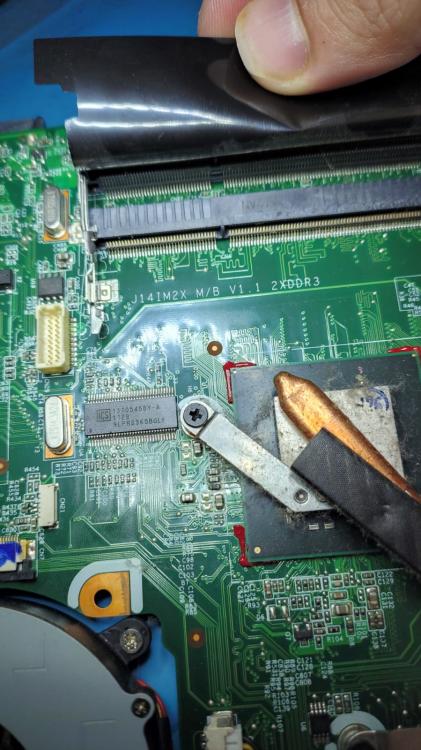

Posted 28 March tirei o mosfet, com o multímetro em condução reversa na linha de 19 v me deu o valor de 0.630, injetei tensão com a fonte e acusou curto a partir de 3 volts, e nada aqueceu ai coloquei 5 volts chegou esquentar ali o fio soldado pra fazer o teste, mais aparentemente também nada aqueceu. 0 Share this post Link to post Share on other sites
Posted 28 March Os diodos ate da uma pequena esquentada mais quase nada, 0 Share this post Link to post Share on other sites
Posted 28 March Teste os diodos fora da placa para ver se algum está com fuga, mas provavelmente é alguma fuga aí na linha de 19v ou em alguma outra fonte interna que seja alimentada pelos 19v para entrar em funcionamento. 0 Share this post Link to post Share on other sites
Posted 28 March Testei os diodos fora da placa, e não tem fuga neles. 0 Share this post Link to post Share on other sites
Posted 29 March Retirando o R179 que deve ser o resistor grande (shunt) da placa, veja para qual lado está esse consumo de corrente, e injeta tensão. Se tá tendo consumo na alta é porque tem fuga na linha ou em alguma outra fonte interna. Retire todos os periféricos da placa, memória, processador, plaquinha wireless, etc. Alguém deve estar em fuga, como diodos, capacitores, enfim, verifique cada fonte interna, pois os 19v alimenta vários setores, e algum deles danificado vai gerar consumo de corrente de sua fonte assimétrica. E ao injetar tensão, evite usar fios finos, pois a corrente aumentando o fio vai esquentar. Mas pela corrente que mostrou, deve ter alguém dissipando calor, e em qualquer local na placa, não obrigatoriamente perto do mosfet que já havia trocado. Vai tocando na placa até ver alguma área que esteja dissipando calor, quando achar faça uma boa inspeção visual nos componentes 0 Share this post Link to post Share on other sites
Posted 29 March Retirei o R179 injetei tensão o curto só aparece na linha que passa pelos diodos, a linha antes do fat não consome, ai fui tocando na placa inteira e a única parte que esquentou, foi o próprio processador, retirei ele injetei tensão o que esquentou de fato não foi o processador e sim o diodo embaixo dele, retirei o diodo e totalmente em curto, substitui injetei tensão na placa e sumiu o consumo, ai voltei todos os componentes pra placa o R179 e o mosfet e injetei tensão de 19v no jack e voltou o curto, verifiquei novamente e o diodo que foi substituído entrou em curto também. 0 Share this post Link to post Share on other sites

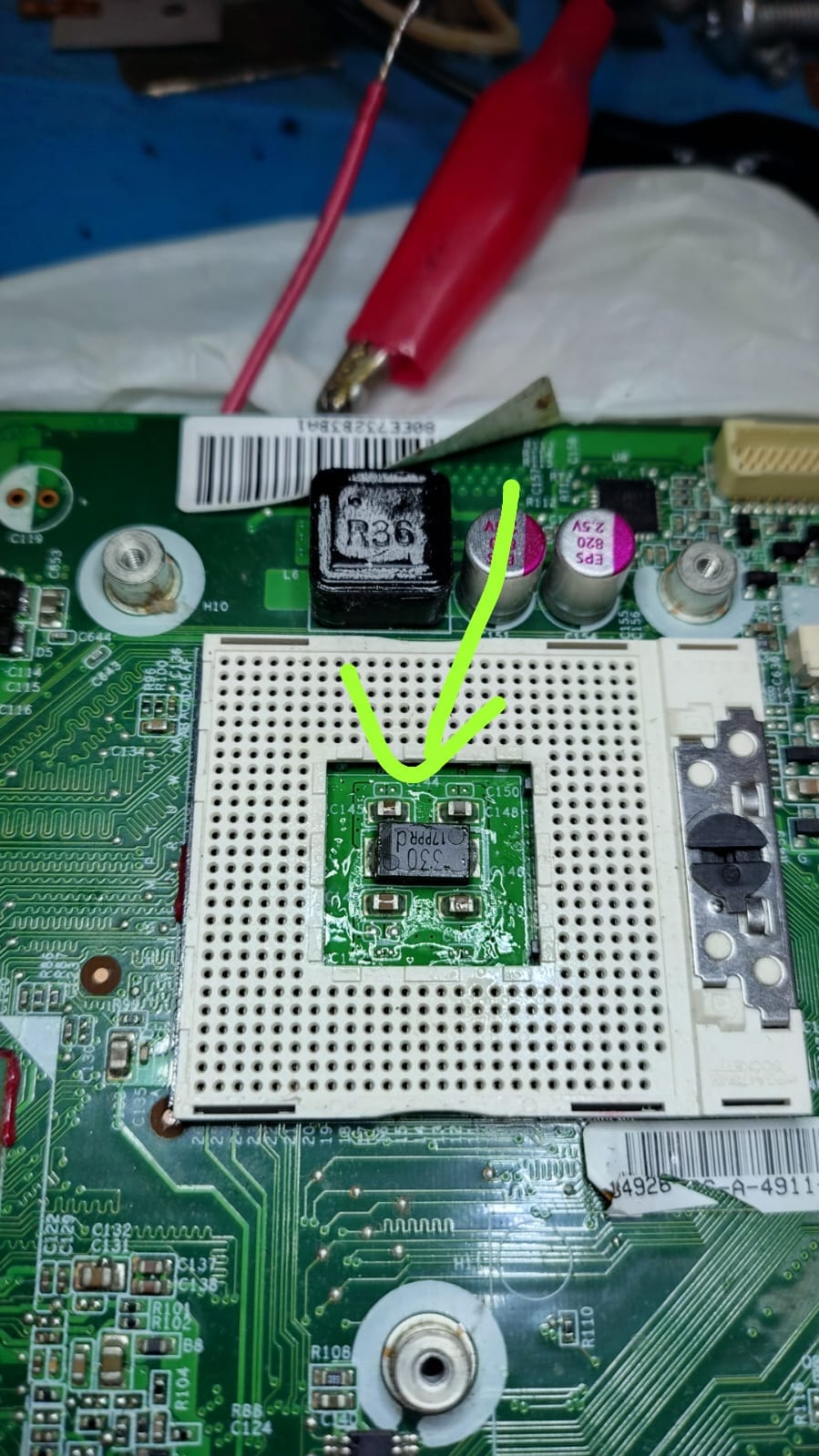

Posted 29 March Você então verificou que o problema está na etapa do circuito do processador. O componente assinalado pela seta é um capacitor de tântalo. Se ele volta a se danificar, precisa analisar o circuito do processador, principalmente os mosfets do Vcore pode ter algum ruim, ou se tiver outros capacitores na linha dele, algum pode estar em fuga. Desconfie do CI PWM do Vcore também. E se possível quando normalizar o circuitro, teste com outro processador 0 Share this post Link to post Share on other sites

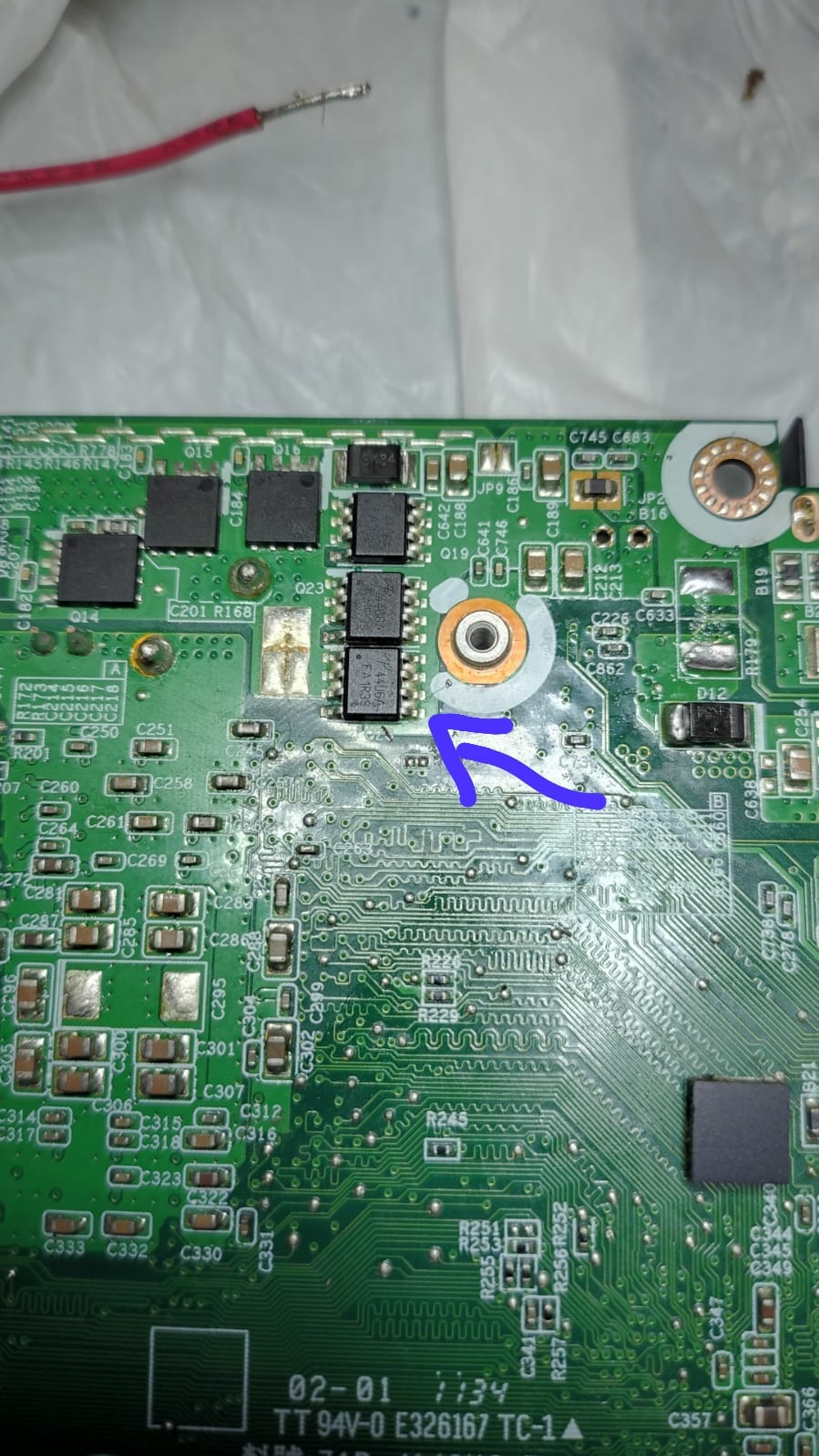

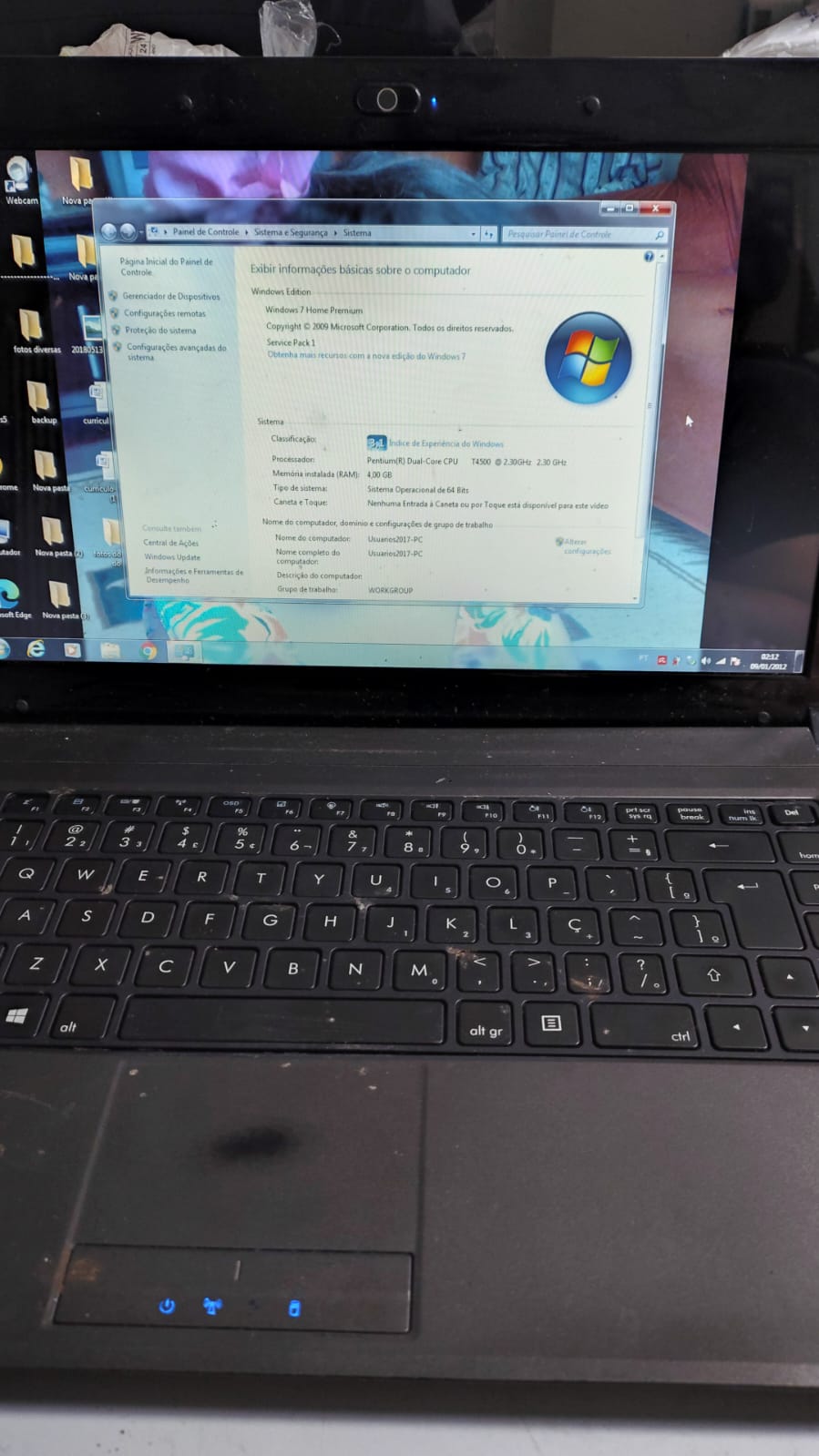

Posted 5 April Boa noite seguindo o esquema do circuito do processador a questão do tântalo C146 voltou a entrar em curto seguindo o esquema, o mosfet Q28 estava em curto substitui e normalizou o circuito, recuperado a placa, demorei voltar a postar porque não achei o mosfet com a mesma referencia pra substituir, e tive que encomendar pela internet, mais deixo meu agradecimento Daniel pelo auxilio, foi uma analise que me ajudou bastante a seguir mais o esquema, e entender mais o circuito. 1 Share this post Link to post Share on other sites

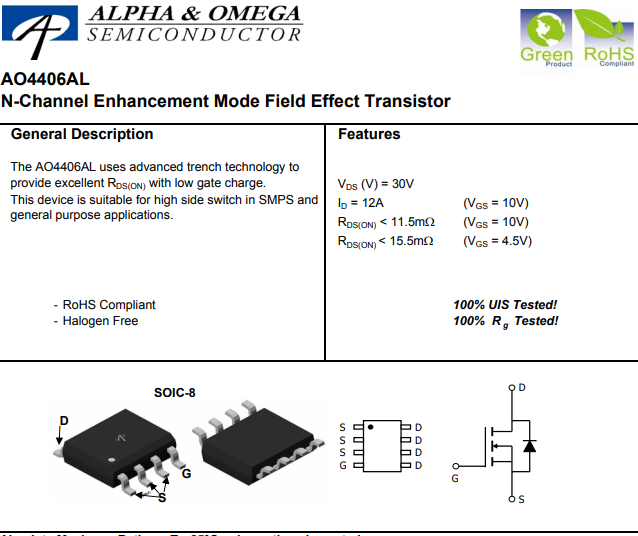

Posted 5 April Legal @jeffercell, fico feliz que tenha reparado a placa. O bom que na análise isolou a área que estava ruim, que no caso era o Vcore, e que conseguiu chegar até o Q28, que é um mosfet AO4406AL, e ele estando em curto, iria danificar quantos capacitores de tântalo colocasse... Uma dica interessante quando não temos o mosfet "original", é buscar suas características técnicas no datasheet dele, Vou te dar um exemplo prático aqui, para agregar no conhecimento, que nunca é demais... Veja o datasheet desse mosfet. O que precisamos levar em conta em uma substituição? Canal do Mosfet.AO4406AL é um mosfet canal N Tensão de trabalho 30V Corrente: 12A Então, um provável substituto precisa ter no mínimo, as características do original. Se você tiver placas de sucata, basta você comparar com os mosfets canal N que as sucatas tenham, e observar principalmente a corrente do mosfet. Tendo uma corrente igual ou um pouco superior, pode substituir tranquio. Sendo canal N e com a corrente igual ou um pouco superior não tem problema, pois quem projeta a placa, sempre dá uma folga para a corrente dos mosfets, e como é um circuito Vcore, veja que tem três mosfets de alta e três de baixa, na verdade eles meio que dividem a corrente entre eles para não sobrecarregarem. Mas, se for substituir por exemplo por um que tenha corrente maior, não vai ter problema, só não pode ser menor, pois senão ele pode se danificar, talvez não na hora, as vezes mais tarde, então a gente faz uma substituição obervando pelo menos esses parâmeros, de canal, tensão e corrente. Sei que muitos só olham o canal, se é N coloca qualquer outro N ou se for P coloca outro P e pronto. Se o projetista da placa dimensionou aquele componente, eu em uma substituição gosto de deixar bem próximo do original. Gosto de colocar até o original, mas na falta dele, a substituição por um equivalente é permitida sem problemas, vai funcionar corretamente! Fica aí a dica. Mais uma vez, agradeço muito pelo feedback do reparo, por detalhar o que foi feito, isso vai ajudar os colegas que visitem o tópico, e que estejam passando pela mesma situação. Abraço!!! Sucesso!!! Deus abençoe!! 0 Share this post Link to post Share on other sites
